特殊コイル製造事例｜スロットレスモーター用コイルの円形配置

一般的なコイルは円形や菱形形状で製作されることが多く、製造方法もある程度確立されています。

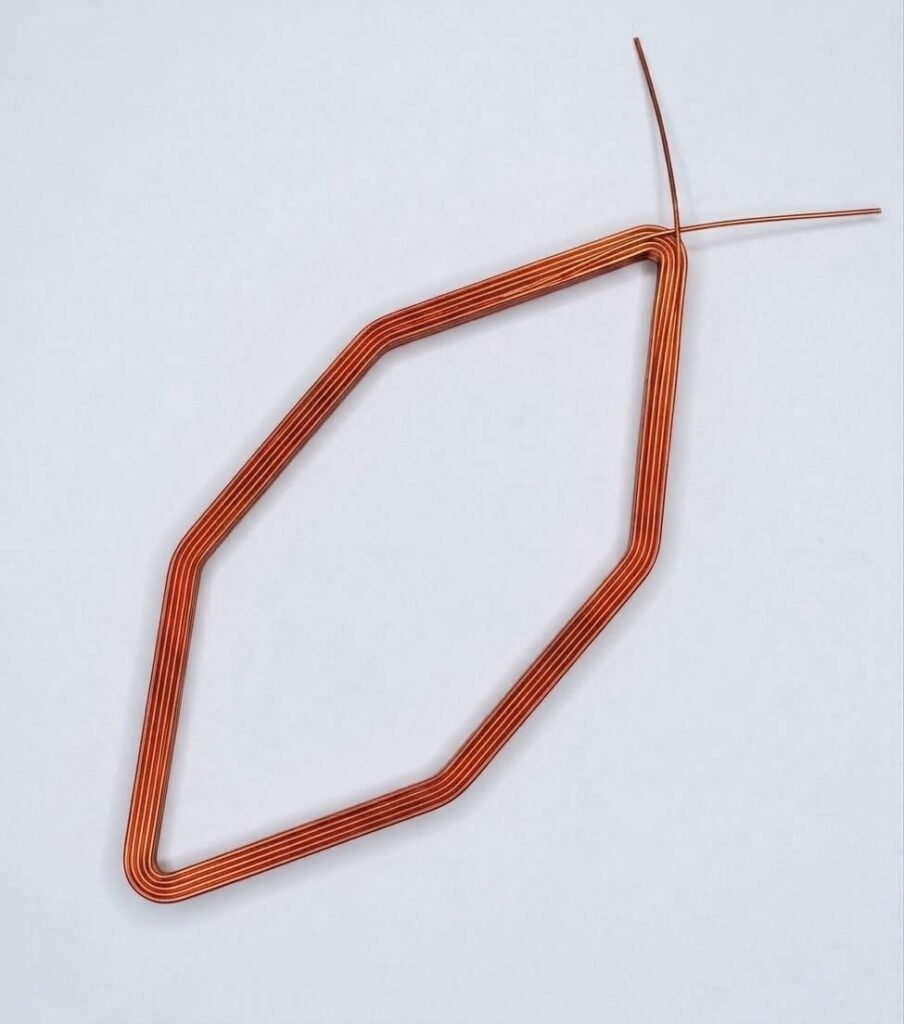

しかし今回ご紹介する案件では、六角形状のコイルを複数製作し、それらを円柱状に均等配置するという非常に高度な加工が求められました。

一見すると単純にコイルを並べるだけのように見えますが、実際には設計計算・巻線技術・曲げ加工・組立技術のすべてが高いレベルで要求される難易度の高い案件です。

わずかな寸法誤差や加工誤差が最終製品全体の精度に大きな影響を及ぼすため、一般的な製造方法では対応が困難でした。

当社では独自の技術計算と製造ノウハウを組み合わせることで、高精度なスロットレスモーター用コイルの特殊配置を実現しています。

技術ポイント① 要求仕様を満たす緻密な技術計算と最適設計

特殊コイル製造では、単に形状を再現するだけではありません。

お客様から求められる

• 抵抗値
• 電流特性
• 発熱量
• 寸法精度
• 重量条件

などの仕様を満たす必要があります。

当社では設計段階から綿密な技術計算を行い、

• 使用する線材の種類
• 線径
• 巻数
• 全長
• 重量
• 配置ピッチ

などを詳細に算出します。

長年蓄積してきたノウハウと独自の計算ツールを活用することで、お客様の要求仕様を満たしながら製造可能な最適設計をご提案しています。

特殊コイルの試作段階では、この設計精度が最終品質を大きく左右します。

技術ポイント② スプリングバックを考慮した高精度な曲げ加工

スロットレスモーター用コイルを円柱状に配置するためには、巻線後に精密な曲げ加工を施す必要があります。

しかし金属には「スプリングバック」と呼ばれる特性があります。

これは曲げ加工後に素材が元の形状へ戻ろうとする現象です。

一般的な加工では、

• 曲げ角度がずれる
• 寸法誤差が発生する
• コイル同士の位置関係が狂う

といった問題が起こります。

特に今回のような特殊形状では、わずかな誤差でも完成時に大きなズレとなって現れます。

当社では素材ごとの特性を熟知した技術者が、スプリングバック量を事前に予測しながら加工を行います。

長年の経験に裏付けられた独自ノウハウにより、設計通りの形状を高精度で再現しています。

技術ポイント③ コイルの重なりを防ぐ高精度ピッチ配置

特殊コイル製造において最も難しい工程の一つが、複数コイルの均等配置です。

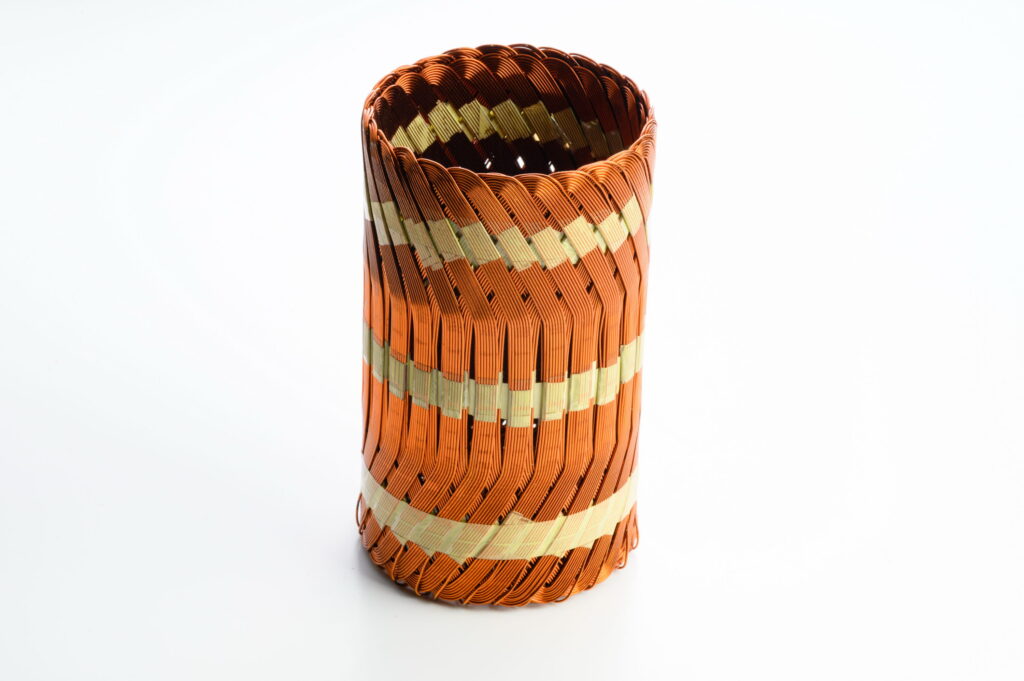

今回の案件では、スロットレスモーター用コイルを円柱状に配置する必要がありました。

理論上は均等配置できるように見えても、実際には

• 内側が狭くなる
• 外側が広がる
• コイル同士が干渉する
• 重なりや浮きが発生する

という問題が発生します。

一般的な加工技術では、コイル同士が接触したり重なったりしてしまい、求められる精度を維持できません。

当社では独自に開発した加工ノウハウと治具技術を活用し、各コイルを均等なピッチで配置。

さらに、コイル同士を一切重ねることなく、所定のサイズまで正確に圧縮・固定することに成功しています。

この技術により、高精度かつ安定した品質の特殊コイル製造が可能となっています。

技術ポイント④ 機械だけでは実現できない職人技

最新の巻線機や加工設備は非常に高性能ですが、それだけで全ての特殊コイル製造に対応できるわけではありません。

今回のスロットレスモーター用コイルの組立工程では、最後のコイルを既に組み上がったコイル群の下側へ潜り込ませるような複雑な作業が必要でした。

この工程は機械的な制御だけでは対応が難しく、

• 力加減
• 挿入角度
• 応力の分散
• 最終位置の微調整

などを総合的に判断しながら作業を進める必要があります。

まさに職人の経験と感覚が求められる工程です。

当社では長年特殊コイル製造に携わってきた熟練技術者が最終仕上げを担当し、高い品質を維持しています。

設備と職人技を融合させることで、他社では実現が難しい複雑なコイル製造を可能にしています。

コイル試作から特殊巻線まで幅広く対応

当社では今回ご紹介したような特殊コイル以外にも、

• 試作コイル製作
• 高精度巻線
• 特殊巻線
• 異形コイル製造
• 小ロット対応
• 研究開発向けコイル
• 難加工案件
• 他社で断られた案件

など、幅広いニーズに対応しています。

「図面はあるが製作方法が分からない」

「理論上は可能だが形にできるメーカーが見つからない」

「試作段階から相談したい」

といった案件もお気軽にご相談ください。

設計段階から製造方法までトータルでサポートいたします。

特殊コイル製造・高難度巻線なら当社へご相談ください

特殊コイル製造では、単なる巻線技術だけでなく、設計計算・加工技術・組立技術・品質管理のすべてが高いレベルで求められます。

当社では長年培ってきた独自の技術計算と製造ノウハウ、そして熟練職人の技術力によって、他社では対応が難しい高難度案件にも柔軟に対応しています。

「他社では断られてしまった」
「特殊な形状のコイルを製作したい」
「試作品を高精度で作りたい」

そのようなお悩みをお持ちでしたら、ぜひ一度ご相談ください。

お客様の理想を形にするため、設計から製造まで全力でサポートいたします。
